煤矿用阻化剂

阻化剂其作用机理是：

1）增加煤在低温时的化学惰性，或提高煤氧化的活能；2）形成液膜包围煤块和煤的表面裂隙面；3）充填煤柱内部裂隙；4）增加煤体的蓄水能力；5）水分蒸发吸热降温。实

质是降低煤在低温时的氧化速度，延长煤的自然发火期。

阻化剂的评价指 标及其影响因素

　　我国目前采用阻化率和阻化寿命作为衡量阻化剂的两个指标。

　　1）阻化率 我国抚顺煤科分院建议，含硫量小于2%的煤采用煤样在100°C条件下阻化前后放出CO气体的相对变化量作为评定指标；含硫量大于2%的煤（一般称为高硫煤）采用

煤样在阻化前后放出SO2气体的相对变化量，作为评定指标。此指标称之为阻化率。测定阻化率时要准备两种煤样：一种经过阻化剂处理过的煤样；另一种是原煤样分装在两个试管

中；其粒度为0．35～0．66mm，重量70g。实验条件保持一定。测定反应试管释放的CO或SO2气体的浓度，按下式计算阻化率:

　　E=100(A-B) A，%

　　式中 E-煤的阻化率，%;

　　A，B-分别为原煤样和阻化煤样在规定的实验条件下氧化5小时放出的CO( pmm) 或SO 2 (mg)。阻化率越大，说明阻化剂对煤氧化的阻止作用越大。

阻化剂技术要求：
1 阻化率
阻化剂对煤的阻化率应不小于百分之40,阻化率越大说明阻化剂对煤氧化的阻止作用越大.
2 阻化寿命
阻化剂对煤的阻化寿命应不小亍200mih,也应不小于自然发火期.
3 腐蚀率
阻化剂对普碳钢腐蚀率应不大于3mg/d.20cm2.
4 砷含量
阻化剂中砷含量应不大于0.3mg/kg.
5 重金属含量[以铅计]
阻化剂中重金属含量应不大于2.0mg/kg.
6 伤害
阻化剂在使用时,应无刺激性气味,对人体无腐蚀性伤害.

煤矿防火专用阻化剂，是我厂用无机盐类化合物组成阻化剂溶液，喷洒煤快上，吸收空气中的水份，在煤的表面形成含水液膜，从而阻止了煤与煤层的接触，起到隔氧防止自然。

很多煤矿工作面回采过程中，坚持喷洒阻化剂的措施，有效的降低了煤层的氧化速度，杜绝了工作面自然发火事故的发生，保证了矿井的安全生产。

阻化剂防灭火技术使用 ，煤矿应用阻化剂防火的主要办法是：表面喷洒，用钻孔向煤体压注以及利用专用设备向采空区送入雾化阻化剂，压注和喷洒系统有移动式、半固

定式和固定式三种。

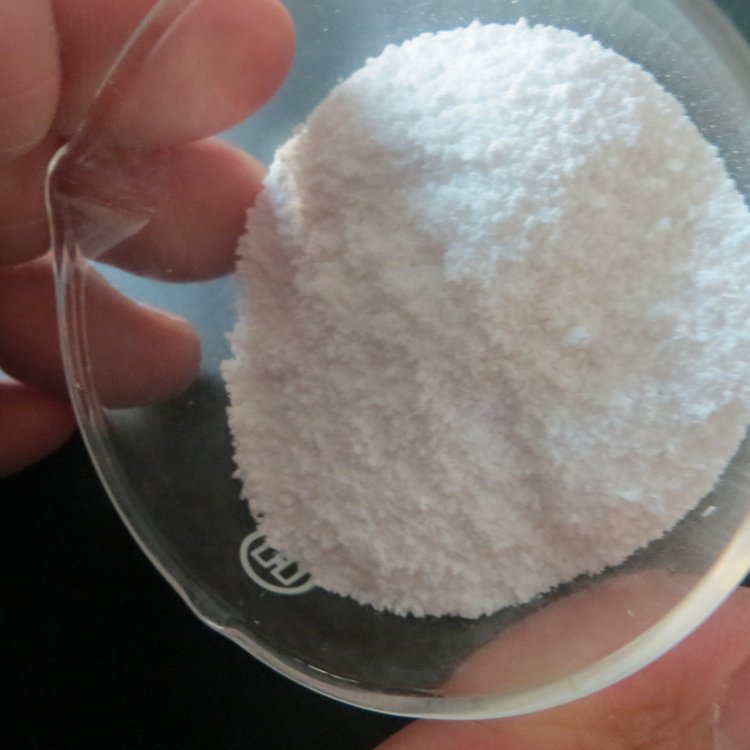

煤矿高分子阻化泡沫，是经特殊工艺加工成的煤矿用高效灭火剂。本系列防灭剂呈白色或浅灰色粉末，无毒、无味、无污染、无腐蚀性，配水50-200倍使用，胶体可耐800

-1000℃左右的高温。保水、固水时间长，有失水再生能力。胶体材料成胶后具有致密性、成膜性和附璧性，在一定温度下能促使燃烧体表面焦化，形成隔热、隔气的焦化层，具有

降温、隔热、隔氧、隔气功能，全面提高了阻燃效果和防灭火效果。 高分子阻化泡沫具有如下特点：〔1〕具有高保水性，可长时间有效隔氧降温〔2〕具有极强的粘附性，可把碎

煤有机的粘附在一起〔3〕可提高煤层传热散热功能，迅速降温，高温点不反复。以上灭火材料是环保高科技产品，目前已经被多家煤矿等采用，并取得了较好的防灭火效果.
